前言
配電室智能化改造及運維以實時監測數據為基礎，以可視化為手段，以智能化功能為依托，利用智能化數據分析技術，實時監控高壓配電室運行狀態，并結合線下巡檢、搶修等工作，共同保障高壓配電室的安全運行。
配電室智能化運維的自動監控和智能運維模式，一是將風險和隱患關口前移，由“事后被動補救”轉變為“事前預警預防”，將各類風險隱患發現處置在萌芽狀態，大大提高高壓配電室運行安全；二是以“無人值班、少人值守”的模式，大大減少人工數量，降低企業運營成本，解決當前高壓配電室運維人員缺失、技術能力不足等問題。
關鍵字：智能化改造、自動監控、智能運維、無人值班、少人值守
1. 政策要求
深入貫徹落實總書記視察北京重要講話精神，建設**一等的和諧宜居之都，按照2021年9月1日起正式實施的《中華人民共和國安全生產法》第3條“管行業須管安全、管業務須管安全、管生產經營須管安全”的總體要求，進一步提升城市精細化管理水平，多面推進高壓電力用戶配電室(以下簡稱高壓配電室)智能化改造及運維工作，北京市城市管理委員會等部門印發鼓勵推廣高壓電力用戶配電室智能化改造及運維指導意見的通知，京管辦發[2021]253號文件。文件指出一個指導思想，四個基本原則：
1.1指導思想
以習近平新時代中國特色社會主義思想為指導，多面貫徹黨的十九大和十九屆二中、三中、四中、五中全會精神，深入貫徹習近平總書記對北京重要講話精神，牢固樹立安全發展理念，堅持“企業主體、市場導向、政府引導”原則，充分運用大數據、工業互聯網等前沿技術，以示范工程為帶領，鼓勵推廣高壓電力用戶進行配電室智能化改造，提升我市各行業領域安全用電管理水平，推動城市管理手段、管理模式、管理理念的創新，為全市建設**一等的和諧宜居之都提供重要支撐。
1.2基本原則
1）.政府推動，市場運營。充分發揮政府對高壓配電室智能化改造及運維工作的宏觀引導，市城市管理委牽頭負責在全市范圍內推廣配電室智能化改造及運維工作，相關行業管理部門依據各自職責，配合做好相關工作，不斷提升我市高壓配電室智能化水平和運行安全。高壓電力用戶以自愿為原則，由企業自籌資金開展高壓配電室智能化改造及運維工作。
2）.突出要點，強化落實。對于安全性要求較高的主要行業進行著重推廣；對于設備運維時間長、設施老舊、安全隱患問題突出的高壓配電室鼓勵企業*先進行智能化改造及運維。
3）.規范引導，有序推進。修訂北京市高壓配電室智能化改造及運維標準，規范行業秩序，同時采取“點面結合、分步實施”的方式推進本市高壓配電室智能化改造及運維工作有序、穩步開展。
4）.示范帶領，典型帶動。挑選一批自身意愿強、安全要求高的高壓配電室*先進行智能化改造和運維，并打造成示范工程，通過對示范工程的廣泛宣傳，充分發揮示范工程的帶領、帶動作用。
2. 配電室智能化改造和運維設計方案
配電室智能化改造及運維以基于物聯網技術,以配電室為單元，以實時監測數據為基礎，現對各種監測數據的查詢、分析、預警及綜合展示；利用可視化手段，對配電房進行多方位監控；以智能化功能為依托，利用智能化數據分析技術，實時監控高壓配電室運行狀態，并結合線下巡檢、搶修等工作，共同保障高壓配電室的安全運行。

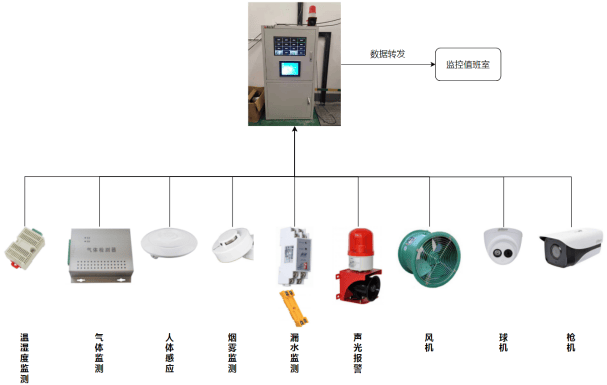

針對配電室智能化改造現場無法新增屏柜，可采用Acrel-2000EM監測柜方案，監控柜安裝方便，內部空間拓展前景大，可放置硬盤錄像機、UPS、門禁主機、交換機，通過Acrel-2000E/M配電室綜合監控系統集中采集
+

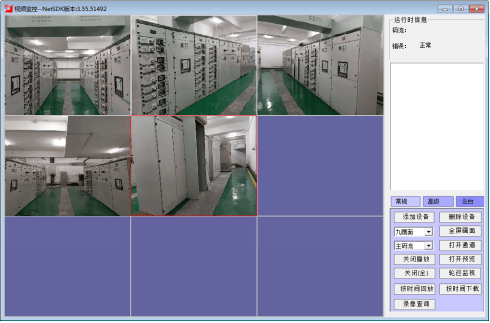

雙氣氣體探測器，柜內和柜外溫濕度傳感器數據，人體、煙感、水浸等傳感器狀態，通過數據智能分析，聯動聲光報警器和風機等聯動設備對配電房內進行“事前預警預防”，將各類風險隱患發現處置在萌芽狀態，大大提高高壓配電室運行安全。利用球型攝像機和槍型攝像機多方位監控配電室內情況，以“無人值班、少人值守”的模式，大大減少人工數量，降低企業運營成本，解決當前高壓配電室運維人員缺失、技術能力不足等問題。
2.1傳感器配置方案
工程方案可根據項目的實際需求，在高壓配電室內配置了
+
雙氣氣體探測器、溫濕度傳感器、水浸傳感器、煙感傳感器、人體傳感器、球型攝像機以及槍型攝像機。通過物聯網技術將數據上傳，實現對該項目配電室多方位的控制和管理，為配電室安全、穩定、經濟運行提供了堅實的保障。
+
雙氣氣體探測器主要監測空氣中
氣體濃度和
氣體濃度。因為
氣體在電力系統中的廣泛應用，是中壓、高壓和超高壓開關中所使用的的*緣和滅弧介質。其本身沒毒性，但被電弧分開后的分開物會對人體帶來嚴重影響，因此對環境中的
氣體監測可以防止泄露的有毒氣體對人體造成傷害，也可以防止由于
氣體泄露而使高壓開關室內
氣體密度下降導致高壓開關通斷失靈等生產事故的發生。
水浸傳感器內采集器、感應器兩部分**隔離，安全可靠，安裝方便。溫濕度傳感器體積小巧，具有標準DIN35導軌安裝卡，可直接用于導軌安裝，同時還具有485通信接口，可通過標準ModBus-RTU通信協議通信。變配電室是電力傳輸環節的重要組成部分，其是否正常運行直接關系到電網的安全穩定，變配電室內易產生潮濕凝露現象，主要是由于外界環境和室內外電纜溝的積水產生的濕氣。尤其是下雨天，室外地溝蓋板密封不嚴導致雨水灌入，電纜溝在設計施工時排水不利，導致室內外電纜溝背部長期有水積存。因此需要在配電室內安裝水浸傳感器監測電纜溝水位情況，安裝溫濕度傳感器監控柜內溫濕度情況，并將傳感器狀態和數據實時上傳給后臺系統。
紅外探測器能夠實時檢測人員進出配電室的情況。
2.2系統監視控制功能

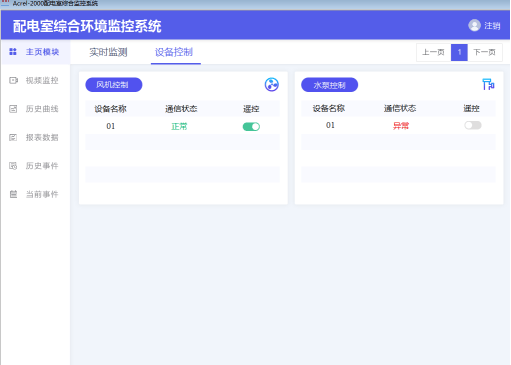

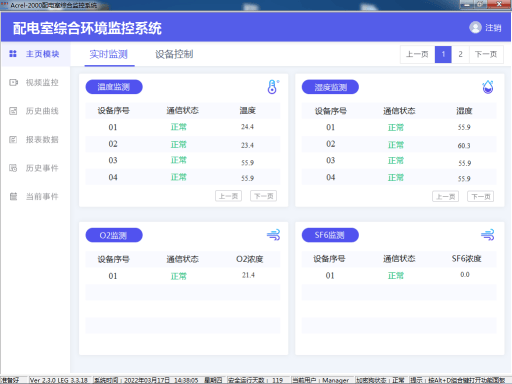

配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等，實時顯示有關故障、告警等信息。
2.3遠程運維功能

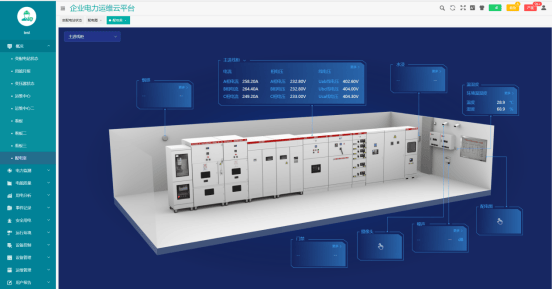

Acrel-2000EM監控主機可將現場采集信息上傳企業電力運維云平臺，企業運維人員可遠程運維，構建智能運維體系，開發智能運維應用，實現配電房智能分析、故障預測、智能巡查、智能派單、故障知識庫構建等功能，使配電室運維更加智能合理。
總結
在當今配電設施的應用中，配電室的配電安全性*關重要，Acrel-2000E/M配電室綜合監控系統不僅能顯示配電室的環境狀況，還具有網絡通訊功能，可以與串口服務器、計算機等組成環境監控系統。系統實現對采集數據的分析、處理，實時顯示配電室內各環境監測并生成各種數據報表、曲線、圖形等，便于數據分析、研究，該系統運行安全、可靠、穩定，為解決配電室環境監控問題提供了真實可靠的依據。在響應政府推進配電室智能化改造及運維工作的同時，減少人工數量，降低企業運營成本。
