前言
每年5月下旬開始中國長江中下游地區各地陸續進入梅雨季節，而**范圍內也將迎來雨期較長、雨量比較集中的明顯雨季，不少企業也會針對廣泛梅雨季用電安全情況宣傳和普及有關防洪、防汛、防雷電等的基本知識與安全用電常識，提高職工對防汛工作重要性的思想認識和抗災減災自救能力。隨著電力行業和智能傳感器的技術升*和革新，以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天狀態監視和智能控制已經得到了廣泛的應用。從現階段的實際使用情況來看,配電室綜合監控系統具備成熟穩定、兼容拓展性強、功能集成度高、操作便捷的*勢，降低傳統電力運維的人力成本，保證了維護人員的安全。
關鍵字：梅雨季用電、智能控制、配電房綜合監控、電力運維
1. 傳統配電室監控系統設計方案
傳統的配電室由于數字化技術發展的不成，所設計的解決方案是針對各種類電氣設備加裝各自的在線監測裝置和報警系統，獨立的視頻監控系統，獨立的安防，獨立的門禁、水浸、氣體監控等系統，但是這些系統具有如下問題：
1、很多數據采集設備和監測裝置沒有聯網，只能安排人員定時進行監測和控制；
2、多數聯網的各系統之間獨立運行，形成各個子系統的監控“孤島”現象，無法進行信息交互管理，也達不到安全管理的實際效果。當配電室采用多個廠家的監控設備和監控系統時，由于各廠家監控系統不兼容，沒有統一的界面，相關人員所需使用和維護的系統數量更多更加復雜；
3、多系統并存不但增加了投資成本，后期的維護成本也大大增加，并且多個廠家的設備和系統同時運行，也會產生職責不清現象，增加業主的溝通時間和精力；
4、隨著電力和能源行業的技術升*和革新，配電室內的設備和系統會更加復雜，同時配電室的運行環境和設備狀態也對配電室整體管控越發顯得重要。
配電室運行處于信息交換管理的核心位置，這就要求配電室內所有設備必要時時刻刻正常運轉，一旦某臺設備出現故障，對數據傳輸、存儲及系統運行構成威脅，就會影響到全局，如果不能及時處理，更有可能損壞硬件設備，造成的經濟損失是不可估量的。
2. 智能化配電室綜合監控系統設計方案
智能化配電室綜合監控系統基于物聯網技術，實現對各種監測數據的查詢、分析、預警及綜合展示，以保證配電室的環境安全。在智能化方面實現供配電監控系統的遙測、遙信、遙控控制，對系統進行綜合檢測和統一管理，提高工作效率，節約人力資源。

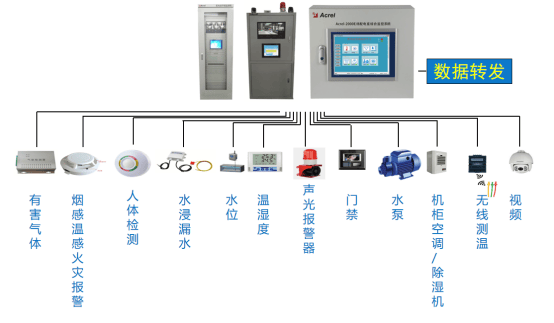

系統可接入各類傳感器和可控設備，通過通信層采集數據并根據要求轉發給其他系統。整體方案產品針對不同應用場景有多種選擇，其中Acrel 2000E/G是標準電力柜大小，應用場景廣泛，系統功能強大，可監測環境參量（溫濕度、SF6氣體、煙感、紅外、水浸等），聯動控制部分設備（風機、水泵、空調、除濕機等），也可接入門禁安防系統、視頻監控系統。
2.1傳感器配置方案
溫濕度傳感器75平米以內配2個，75-100平米配3個，100平米以上配4個，安裝在配電柜運行區的背面或側面，據地1m左右，盡量避開空調出風口；
SF6傳感器根據需求配置在易發生SF6泄露的地方，一般安裝在柜子后面的墻壁上，據地10-20cm；
水浸傳感器在配電室電纜溝進出線的地方各配1只，探針距溝底1-5cm，檢測器在蓋板下5cm處，如果是地下配電室，則傳感器裝在進口墻壁上，探針距地面1-5cm，檢測器距地面1m以上；
煙霧傳感器是吸*安裝，一般在柜子上方安裝，每排10面柜子左右的話配3個左右；
控制子系統中空調遙控器就近安裝在空調旁邊，照明、排風、水泵的控制接點連線*對應控制器處；
門禁系統包含門禁控制器、讀卡器、磁力鎖、開門按鈕，讀卡器安裝在門外，距離地面1.2-1.4m處，開門按鈕安裝于門內距離地面1.2-1.4m處；磁力鎖一般安裝于門框中間位置；
雙鑒探測器在每個配電房門口配置1只，安裝于門內側的墻壁上，距離地面高度2m左右；

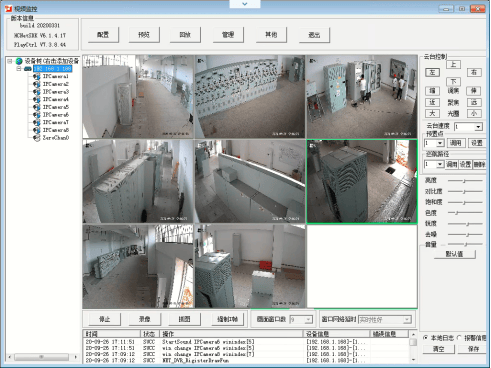

視頻監控子系統包括攝像機和硬盤錄像機，錄像機放在屏柜內，攝像頭根據配電房布局自由配置，槍機一般用來監視門口的人員出入情況，球機則大多數用來監視全景，安裝的話一般都是距地2m左右；
2.2系統監視控制功能

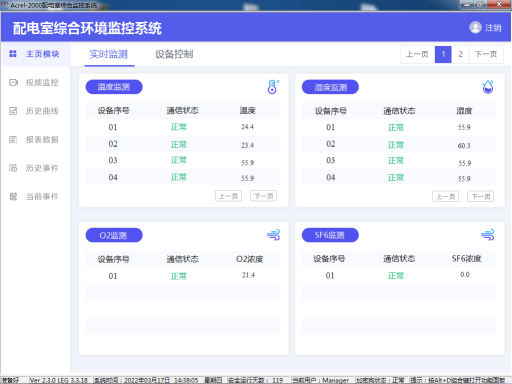

配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等，實時顯示有關故障、告警等信息。
2.3系統聯動功能

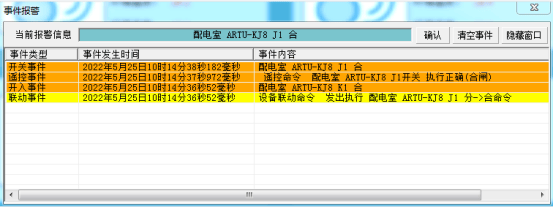

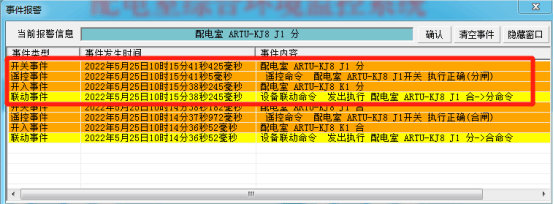

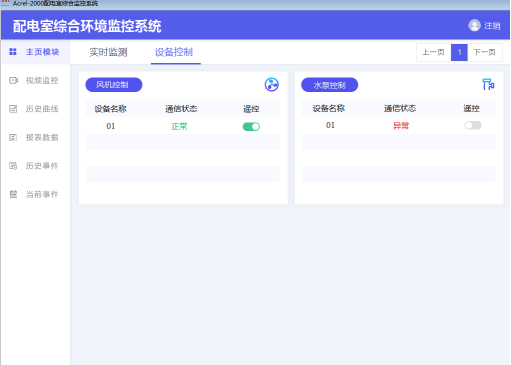

系統中開入開出量通過遙信遙控單元設備接入。其中K1-K8為開入量，可接入水浸傳感器信號，J1-J8為開出量，可通過電路設計控制水泵啟停。針對雨季配電房內電纜溝內有水情況，以及由于室外地溝蓋板密封不嚴導致雨水灌入，電纜溝在設計施工時排水不利，導致室內外電纜溝背部長期有水積存情況水浸傳感器報警，系統根據報警情況聯動啟動排水泵，保障配電房內電氣安全，水浸報警消去后，水泵又可以自動停止，實現系統智能化的同時，提高了運營管理的效率。
總結
配電室綜合監控系統是以智能控制為核心，通過物聯網技術的集成應用，來實現配電室內環境的全天狀態監視和智能控制。針對梅雨季用電安全情況，系統實現了環境數據監測和設備控制，起到了預防運行環境異常導致配電設備運行故障的作用，保證了維護人員的安全，延長了設備使用壽命，實現了配電室環境的分布式遠程管理，筑建梅雨季用電“安全網”。
