摘要：在“雙碳”目標推動下，光伏電站作為清潔能源核心應用場景，其間歇性、波動性問題成為制約并網消納與供電穩定性的關鍵瓶頸。儲能系統（ESS）的引入，可通過“削峰填谷”“平滑出力”“備用支撐”等功能，有效彌補光伏出力缺陷，而電池容量的*化配置與源儲協調控制策略，則是決定儲能型光伏電站經濟性、可靠性與運行效率的核心環節。
關鍵詞：光伏電站；電池容量*化；協調控制；
1.儲能型光伏電站結構設計
儲能型光伏電站結構設計以“發電-儲電-控電-并網”全鏈路協同為核心，構建起適配清潔能源有效利用的一體化架構，其設計需在功能實現、安全防護與經濟收益間達成動態平衡。從整體布局來看，系統以光伏發電子系統與儲能子系統為核心支撐，輔以控制調度、配電并網及輔助設施，形成緊密聯動的運轉體系。
光伏發電子系統作為能量源頭，其結構設計需結合電站選址的輻照強度、地形條件*化組件布 ——地面集中式電站常采用固定傾角支架，搭配集中式逆變器實現大規模電能轉換；分布式電站則適配屋*、停車場等場景，選用輕量化組串式逆變器，靈活匹配分散的組件陣列。而儲能子系統作為“能量緩沖器”，結構設計圍繞安全性與可靠性展開：電化學儲能多采用集裝箱式電池艙，艙內劃分獨立電池簇隔艙，配備溫度傳感器、煙霧探測器及七氟丙烷滅火系統，同時通過液冷或風冷系統將電池工作溫度控制在 15-35℃，避免熱失控風險；儲能變流器（PCS）則需與光伏逆變器功率匹配，確保快速響應光伏出力波動，實現電能的有效存儲與釋放。
控制調度子系統是結構設計的 “智慧大腦”，能量管理系統（EMS）通過采集光伏出力預測數據、電網負荷需求及電池 SOC（荷電狀態）信息，制定動態充放電策略——例如峰谷電價場景下，低谷時段控制儲能充電，高峰時段釋放電能賺取價差；并網場景中，實時調整功率輸出以滿足電網調頻調壓要求。配電并網子系統則承擔電能傳輸與安全保障職能，變壓器容量需匹配光伏與儲能總裝機功率，同時設置防雷接地裝置、過流保護開關，避免雷擊或過載損壞設備。
此外，輔助設施子系統的設計不可忽視：地面電站需規劃寬≥1.2m 的運維通道，便于設備檢修；沿海或高風地區的支架采用抗風等*≥15 *的加強型鋼結構，儲能集裝箱通過錨栓固定防止傾覆；高海拔地區則對逆變器、PCS 進行高原適配，確保惡劣環境下系統穩定運行。整體而言，儲能型光伏電站結構設計需打破“光伏與儲能簡單疊加”的模式，通過各子系統的深度協同，實現“安全儲電、有效用能、靈活并網”的核心目標，為新型電力系統提供可靠的硬件支撐。
2.光伏儲電站容量*化配置
光伏儲電站容量*化配置是平衡電站經濟性、可靠性與功能性的關鍵環節，需圍繞“供需匹配、成本可控、效率更*”原則，結合電站應用場景、資源條件與運行目標，構建多維度*化體系，避免“容量過剩浪費成本”或“容量不足無法滿足需求”的問題。
從核心影響因素來看，首先需準確匹配光伏出力特性與負荷需求 —— 通過分析電站所在區域的歷史輻照數據，確定光伏組件的理論裝機容量，同時結合用戶負荷曲線，計算光伏出力與負荷的 “差值區間”：當光伏出力大于負荷時，多余電能需由儲能吸收，避免棄光；當光伏出力小于負荷時，需由儲能釋放電能補充缺口，保障供電連續。
經濟性約束是容量*化的另一重要維度，需以“節省全生命周期成本”為目標，綜合考量初始投資、運維成本與收益回報。初始投資中，光伏組件成本與儲能電池成本是核心，需避免盲目追求大容量導致投資回收期過長；運維成本需計入電池更換、設備檢修等費用；收益則包括光伏發電自用節省的電費、余電上網收益、峰谷電價差套利收益及電網輔助服務收益。通過建立經濟性測算模型，可得出經濟型容量配置。
不同應用場景下，容量*化配置策略存在顯著差異。集中式并網光伏儲電站，需結合電網接納能力確定容量——若電網對光伏出力波動限制嚴格，需配置 “短時高功率” 儲能，用于平抑出力波動；若目標是參與電網調峰，需根據電網調峰需求，配置“長時大容量”儲能。分布式光伏儲電站，*先采用“自發自用、余電儲能 模式，儲能容量按“日均光伏盈余電量 ×1.2”配置，確保多余電能存儲，減少電網購電。離網光伏儲電站，需按“惡劣天氣備用時長”配置儲能容量，例如連續陰雨天氣的日均負荷總量，疊加20%備用容量，避免供電中斷。
此外，技術特性約束也需納入*化考量。光伏逆變器與儲能變流器（PCS）的功率需與光伏、儲能容量匹配。同時，結合光伏出力預測精度，預留一定容量應對預測偏差，確保系統運行穩定性。
綜上，光伏儲電站容量*化配置需融合“數據測算、場景適配、成本收益平衡”，通過準確分析供需特性、量化經濟指標、結合技術約束，制定個性化配置方案，既保障電站功能實現，又提升投資效益，為光伏儲電站的有效、經濟運行提供基礎支撐。
3.光伏與儲能系統協調控制
光伏與儲能系統協調控制，核心是通過實時調控光伏逆變器與儲能變流器，平衡供電穩定、能源效率與經濟收益三大目標。以安全為首要前提，實時監測光伏出力、儲能SOC及電網參數，毫秒*響應平抑光伏波動、避免電池過充過放；再通過“光伏直供+余電儲能”*化效率，減少能量損耗；并網場景可結合峰谷電價，低谷儲電、高峰放電套利。技術上以實時反饋應對突發工況，結合短期預測提前規劃充放電；集中式電站*先響應電網指令，分布式側重自發自用，離網場景保障關鍵負荷供電，實現光儲有效協同，破解光伏間歇性難題。
4.安科瑞智慧能源管理平臺
4.1安科瑞智慧能源管理平臺
AcrelEMS智慧能源管理平臺是針對企業微電網的能效管理平臺，對企業微電網分布式電源、市政電源、儲能系統、充電設施以及各類交直流負荷的運行狀態實時監視、智能預測、動態調配，*化策略，診斷告警，可調度源荷有序互動、能源全景分析，滿足企業微電網能效管理數字化、安全分析智能化、調整控制動態化、全景分析可視化的需求，完成不同策略下光儲充資源之間的靈活互動與經濟運行，為用戶降低能源成本，提高微電網運行效率。AcrelEMS智慧能源管理平臺可以接受虛擬電廠的調度指令和需求響應，是虛擬電廠平臺的企業*子系統。

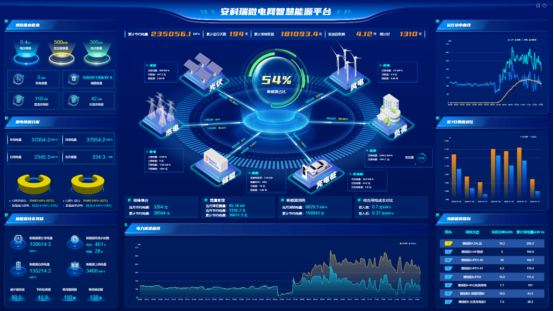

圖1 AcrelEMS 智慧能源管理平臺主界面
4.2平臺結構
系統覆蓋企業微電網“源-網-荷-儲-充”各環節，通過智能網關采集測控裝置、光伏、儲能、充電樁、常規負荷數據，根據負荷變化和電網調度進行*化控制，促進新能源消納的同時降低對電網的*大需量，使之運行安全。

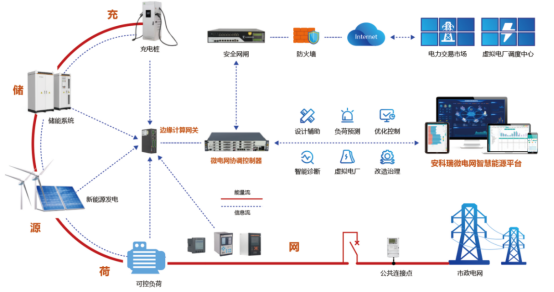

圖2 AcrelEMS 智慧能源管理平臺結構
4.3平臺功能
4.3.1.能源數字化展示

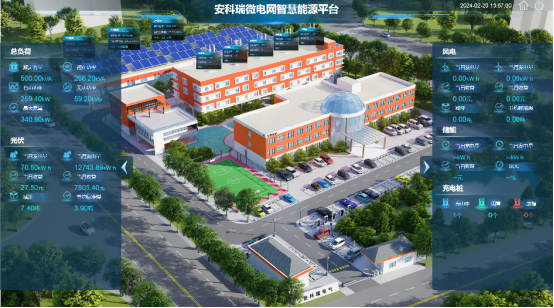

通過展示大屏實時顯示市電、光伏、風電、儲能、充電樁以及其它負荷數據，快速了解能源運行情況。
4.3.2.*化控制

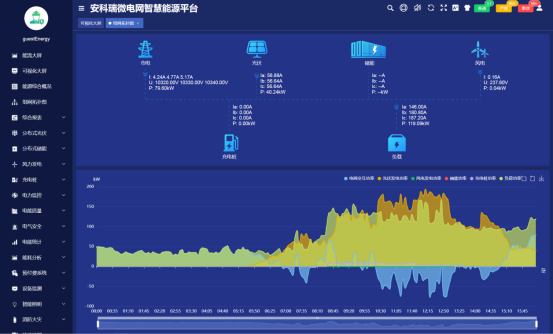

直觀顯示能源生產及流向，包括市電、光伏、儲能充電及消耗過程，通過*化控制儲能和可控負載提升新能源消納，削峰填谷，平滑系統出力，并顯示*化前和*化后能源曲線對比等。
4.3.3.智能預測

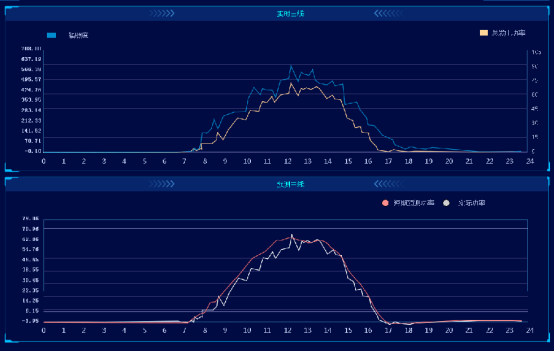

結合氣象數據，歷史數據對光伏、風力發電功率和負荷功率進行預測，并與實際功率進行對比分析，通過儲能系統和負荷控制實現*化調度，降低需量和用電成本。
4.3.4.能耗分析

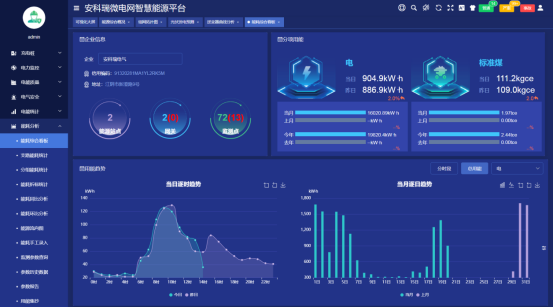

采集企業電、水、**氣、冷/熱量等各種能源介質消耗量，進行同環比比較，顯示能源流向，能耗對標，并折算標煤或碳排放等。
4.3.5.有序充電
系統支持接入交直流充電樁，并根據企業負荷和變壓器容量，并和變壓器負荷率進行聯動控制，引導用戶有序充電，保障企業微電網運行安全。
4.3.6.運維巡檢

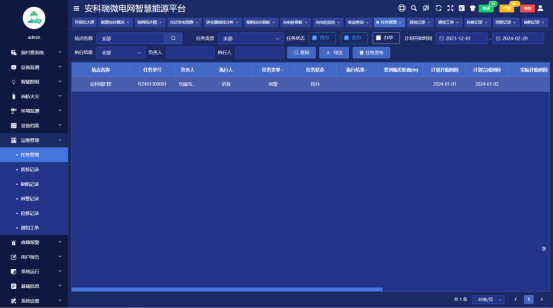

系統支持任務管理、巡檢/缺陷/消警/搶修記錄以及通知工單管理，并通過北斗定位跟蹤運維人員軌跡，實現運維流程閉環管理。

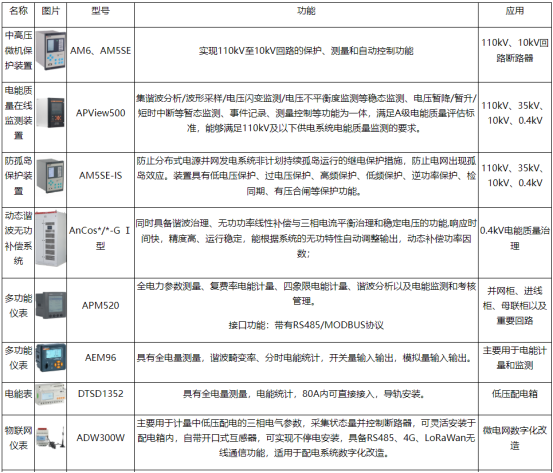

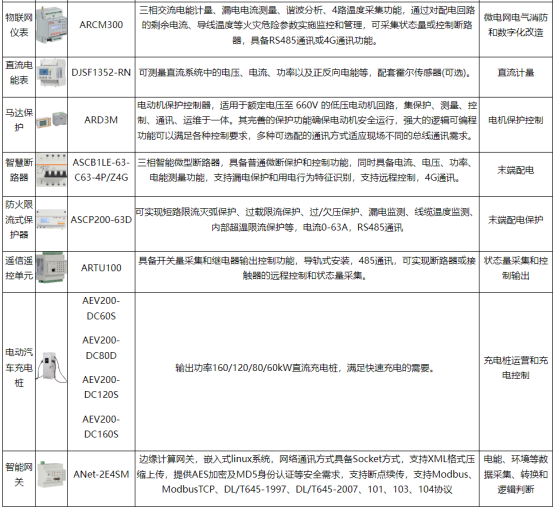

4.4設備選型
除了智慧能源管理平臺外，還具備現場傳感器、智能網關等設備，組成了完整的“云-邊-端”能源數字化體系，具體包括高低壓配電綜合保護和監測產品、電能質量在線監測裝置、電能質量治理、照明控制、充電樁、電氣消防類解決方案等，可以為虛擬電廠企業*的能源管理系統提供一站式服務能力。
安科瑞系統解決方案還包含電力運維云平臺、能源綜合計費管理平臺、環保用電監管云平臺、充電樁運營管理云平臺、智慧消防云平臺、電力監控系統、微電網能量管理系統、智能照明控制系統、電能質量治理系統、電氣消防系統、隔離電源*緣監測系統等系統解決方案，覆蓋企業微電網各個環節，打造準確感知、邊緣智能、智慧運行的企業微電網智慧能源管理系統。
5.結論
安科瑞儲能型光伏電站的電池容量*化與協調控制，是電站有效安全運行的關鍵。容量配置上，結合區域光伏特性、負荷類型與經濟性，適配并網/離網場景需求，兼顧電池技術特性，避免容量浪費或不足；協調控制以“安全、效率、收益”為目標，實時調控光儲設備，平抑波動、防過充過放，結合電價策略與電站類型差異化調度，破解光伏間歇性問題，實現電站綜合效能良好。
