摘要:在我國社會發展的過程中，社會對電力的需求日益提高，電力供應工作逐漸受到重視，我國科學技術的發展也在不斷為電力發展注入生機與活力，為其提供相應的技術基礎，為用電安全與穩定提供相應的保障。因此要重視電力調度監控系統的運行工作，這將與電力運行整體的質量息息相關，更是直接影響到電網安全。本文將針對電力調度監控系統進行闡述，分析影響其運行的重要因素，希望能夠為用戶提供正常的用電保障。
關鍵詞:電力調度；運行；監控系統；
一、電力調度監控系統運行的意義
隨著電網與科技的有效融合，智能電網覆蓋面逐漸廣泛，使電網朝著自動化、集成化的方向發展，具有傳統電網無法比擬的*勢，其主要表現在即便電網受外界環境影響出現故障時，也能夠為用戶保證正常的供電，避免造成大范圍的停電影響人們的正常工作生活。除此之外，智能電網還能防范一定程度的自然災害，實施記錄并分析相關的電力信息，以此為基礎開展評估工作，盡可能地避免其中所存在的隱患。同時，電力調度監控系統還能夠與使用電網的用戶進行交互，了解其需求，使其有了*化更新的方向。在當前階段，電力調度監控系統所涉及到的領域逐漸多元化，利用該系統能夠以宏觀的角度調配資源，提高能源利用效率，使電網的管理愈發規范標準。
二、電力調度監控系統運行的影響因素
1、管理層面的因素
該系統管理的主體是工作人員，但是當前在電力調度過程中往往存在一定的問題，這主要是由于工作人員的專業知識不扎實，且缺乏一定的責任意識，因此往往不會按照電力相關的管理規范來開展工作，這種具有盲目性的舉動不僅會難以保證電力系統的正常運行，同時還會降低工作質量。除此之外，在電力調度系統運行的過程中往往不具備較為完善的管理制度，導致其在具體的工作過程中會出現較多的問題，工作人員實際的操作不能符合管理標準將會加大安全隱患發生的幾率，影響電網的正常運行。
2、系統本身的因素
現如今，信息技術的身影遍及各個行業，電力調度工作也包含在內，相關人員不僅需要了解電力調度工作的基本知識，還需要了解一定的計算機知識，以此來提高工作效率，但是計算機管理系統并非是十分安全可靠的，他們在運行的過程中經常會遭遇不速之客，如網絡病毒以及黑客等，進而產生更多的安全問題，這將會成為順利開展電力調度工作上大巨大的絆腳石，降低電網正常運行的質量水平。
三、強化電力調度監控系統運行的方法策略
1、實現運行的自動化
與傳統的電網相比而言，電力調度監控系統具有能夠實時監控的*勢，能夠較為及時地發現其中所存在的問題，并采取相應的措施處理問題。將時間追溯到過去，電力系統的操作一般是由電網調度員完成的，當電力系統出現運行錯誤，發生停電事故的時候，一時之間電網調度員也很難有效應對。因此為了解決這一問題，相關部要提高電網調度員的綜合素質，對電力調度監控系統進行改進，使其更加適應時代的發展，朝著智能化、自動化的方向改善。隨著自動化電力調度監控系統的完善，能夠從較為宏觀、不同的角度分析問題，做出正確的決策，進而快速地解決電力系統中所存在的一系列問題。當電力調度監控系統實現自動化后，能夠對各種數據進行實時的采集，并分析數據背后隱含的系統的運行狀態，一旦出現一系列安全隱患，不需要人為的操作即可自行調控系統來規避掉其中所含的風險，同時人為的操作還會存在一定的誤差，但是系統的自動化能夠準確、有效地操作電力系統，不僅能夠快速、安全地解決系統運行中的問題，同時也能節約大量的人力物力，使電力調度監控系統以更加*化的狀態來運行。
2、實現運行的一體化
電力調度監控系統實現一體化是其發展的必然趨勢，具有開放性、維護性的特點，這種新模式不僅能夠為電力系統的運行工作提供軟件、硬件的支持，還能夠為其提供良好的運行環境，在電力系統整體上發揮著重要的作用。另外，實現一體化的電力調度監控系統能夠更好地維護系統中所含的大量的軟件、硬件的運行參數，能夠有效防止其丟失、篡改。創建電力調度監控系統一體化模式，需要從以下幾方面開展工作，首先是專業人員的培訓，可以邀請電力系統的專家來開展講座培訓，使其提高自身的工作能力，并能夠兼顧多個職位，實現融會貫通，從而達到一崗多能的目的。其次要進行值班管理的融合，電力調度監控系統的管理人員可以通過觀察其實際的工作情況，對從事電力調度以及電力監控兩方面的工作人員進行合并，能夠使其相互學習、相互影響，有利于促進電力系統各個環節、各項業務之間的聯系更加緊密，使電力系統更加綜合化，能夠有效提高系統運行的效率。
3、實現運行的可視化
所謂電力調度監控系統的可視化是指能夠對一系列保證系統能夠正常運行的參數進行監視，使工作人員能夠及時地了解各個方面的運行參數，其中調度監控系統的可視化包括多個方面，主要有運行狀態、地理連接圖、調度操作等，電廠的選址需要以地理連接圖作為參照依據，為其提供相應的基礎性問題的解決辦法。運行狀態的可視化是指能夠監視系統運行所需的電壓、旋轉備用等系統參數進行監視，這種可視化的監視功能能夠減少工作人員查詢數據的時間，提高其工作效率。同時這一功能還可以起到提前預防的作用，能夠及時發現系統運行的故障問題，并恢復控制，保證系統的運行安全，降低事故發生的幾率。由于電力調度監控系統是一個較為復雜且綜合性的系統，其中會涉及眾多的調度設備、監控設備等，其中調度操作的可視化能夠對系統運行過程中所需要用到的設備操作以及通信等進行監控，幫助電力系統能夠更加安全、穩定、有效地運行。
四、安科瑞產品介紹
4.1概述
Acrel-2000電力監控系統是安科瑞電氣股份有限公司根據電力系統自動化及無人值守的要求，針對35kV及以下電壓等*研發出的一套分層分布式變電站監控管理系統。該系統是應用電力自動化技術、計算機技術和信息傳輸技術，集保護、監測、控制、通信等多功能于一體的開放式、網絡化、單元化、組態化的系統，適用于35kV及以下電壓等*的城網、農網變電站和用戶變電站，可實現對變電站多方位的控制和管理，滿足變電站無人或少人值守的需求，為變電站、穩定、經濟運行提供了堅實的保障。
4.2 系統結構

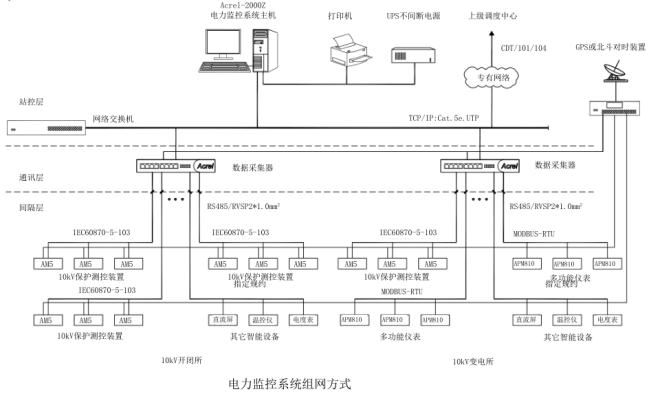

Acrel-2000電力監控系統采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層，組網方式可為標準網絡結構、光纖星型網絡結構、光纖環網網絡結構，根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮組網方式。
圖1電力監控系統組網方式
4.2.1 實時監測

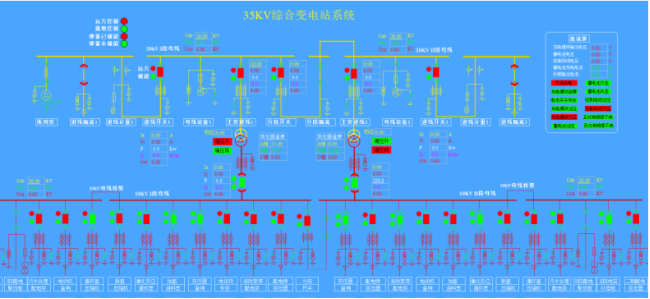

安科瑞Acrel-2000電力監控系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。其中，10kV配電系統中監測的開關量主要有：斷路器分、合閘信號，手車工作、試驗位置信號，遠方/就地切換位置信號、彈簧儲能狀態信號、接地刀合分信號、變壓器超溫跳閘信號、高溫報警信號，保護跳閘信號和事故預告信號；400V低壓進線回路電參量主要有：開關狀態、三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；400V低壓出線回路主要有：開關狀態、斷路器故障脫扣告警、三相（單相）電流、三相功率。
4.2.2 詳細電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

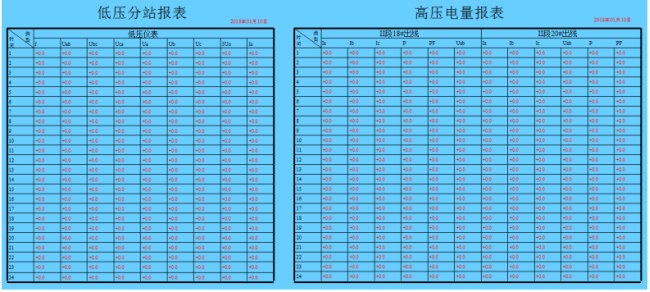

4.2.3運行報表
查詢各回路或設備選定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

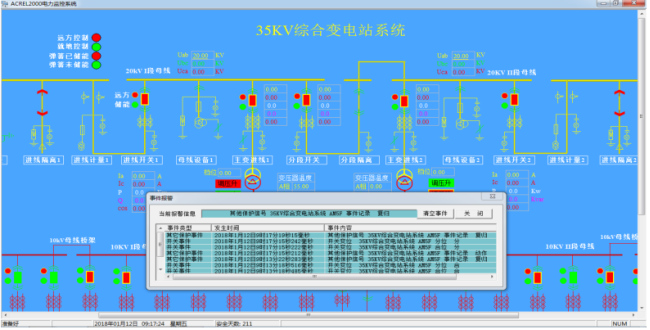

4.2.4 實時告警
安科瑞Acrel-2000電力監控系統具有實時報警功能，系統能夠對配電回路斷路器、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。系統還具有實時語音報警功能，能夠對所有事件發出語音告警。

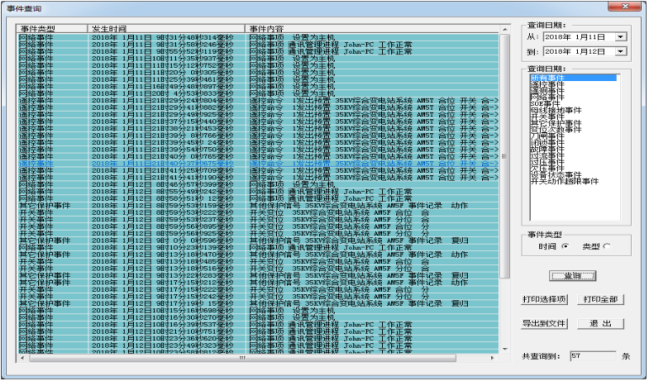

4.2.5 歷史事件查詢
安科瑞Acrel-2000電力監控系統能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。
4.2.6 電能統計報表
安科瑞Acrel-2000電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。
4.2.7 用戶權限管理
安科瑞Acrel-2000電力監控系統為保障系統穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）。可以定義不同*別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的保障。
4.2.8 電能質量監測
安科瑞Acrel-2000電力監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。
4.2.9 Web訪問
展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息，設備通信狀態，用電分析和事件記錄。首頁顯示場站的變壓器數量、回路個數、有功功率、無功功率、用電量、事件記錄等概況信息，可通過實時監控、變壓器、通信、視頻切換到需要查看的界面。
實時數據曲線可監測各個回路的線纜溫度、電壓、電流、功率曲線信息。實時變壓器曲線可監測變壓器的狀態，某天的電壓、電流、功率、用電量等曲線信息。接線圖頁面通過一次圖實時反映電氣參數變化，包括遙測、遙信等信息(遙信信號需要斷路供輔助觸點支持)，刷新的時間<=5s。能耗統計頁面顯示各回路的功率峰值和用電量峰值，功率、電能趨勢曲線，電能環比， 用電排名。運維管理-通信狀態顯示監測接入系統設備的通信狀態。
4.2.10 APP訪問
設備數據頁面顯示各設備的電參量數據以及曲線。

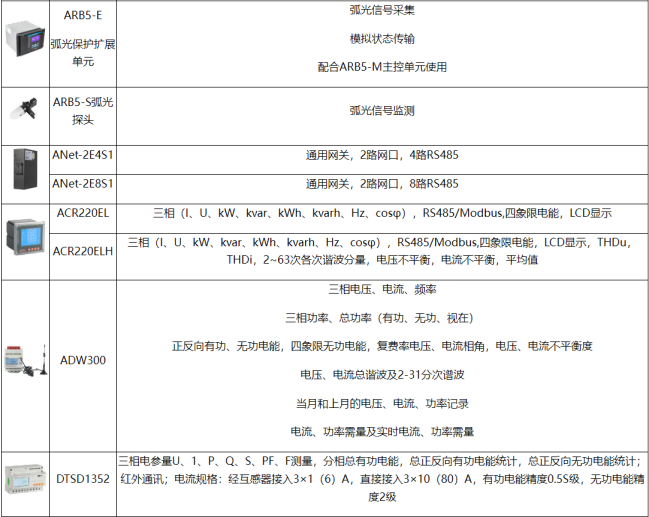

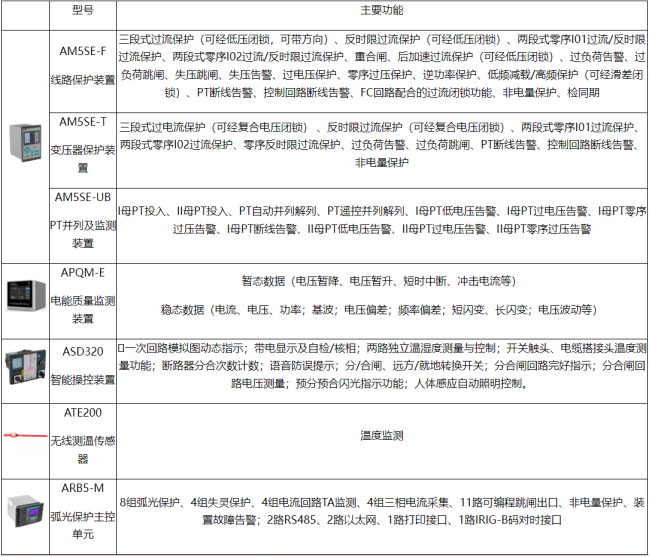

4.3 相關產品
五、結束語
通過本文的深入探究我們可以發現，電力調度作為重要的管理手段，對于保證電網的運行安全，為用戶可靠的供電大有裨益。但是隨著用戶數量的增多，電網規模也在隨之擴大，同時相關的電力設備不僅種類豐富，數量也呈現出一定的上漲趨勢，這無形中也增加了電力調度壓力，因此要建立電力系統調度監控運行的一體化，實現系統的綜合管理。自動化、一體化、可視化的監控系統不僅能夠節約大量的人力、物力，還能夠發現其中存在的安全隱患，并及時的解決，保證電力調度監控系統更加安全可靠，實現可持續發展。
